[取付方法]　工事必要

[機能/他]

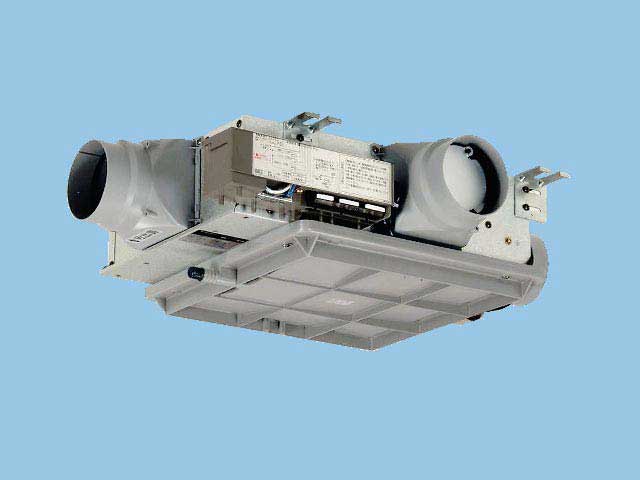

薄型常時小風量換気ユニット
3室用
特長
●24時間常時換気、サニタリーゾーンの3室同時換気・シックハウス対策・電動気密シャッター1個及び風圧気密シャッターを装備し、外気による冷気や臭いの流入
●本体高さ158mmの薄型設計・天井内省スペースへの設置やメンテナンスが可能
●大風量、高静圧により選定自由度を拡大・長ダクトや高層階の外気風に対応
●1機種で10パターンの風量設定・ 中低層階から高層階までの様々な延べ床面積やダクト形状に1機種で対応
●吸込グリル(別売品)により浴室、洗面所、トイレの風量調節が可能
●スイッチ(別売品)により各部屋換気の運転／停止や換気風量の調節が可能
お願い
●ダクトは必ず屋外側に勾配を設けてください。
●ドレン抜きにドレンパイプを接続してください。
●適用ドレンパイプ径 ：
内径φ12又はφ15軟質塩化ビニール管
内径φ13硬質塩化ビニール管
●ドレンパイプの勾配は排出側へ1/100以上としてください。
●点検口の設置について
□450mm以上の点検口をファンの真下に、ドレンパンの中心と点検口の中心を合わせて設置してください。
●バス換気乾燥機との接続には、地域により火災予防条例に基づく指導が異なる場合がありますので、所轄の監督官庁にてご確認ください。
●ファン本体は水平に取付け、ドレンパンを下面にして設置してください。
●必ずアース工事をしてください。
●商品の設置にあたっては、工事説明をよくお読みの上、設置工事を行なってください。
